SPD是用于限制瞬態過電壓和泄放浪涌電流的裝置，通過線路上的泄放雷電流和工頻電流來保護電氣設備正常運行。那SPD浪涌保護器不同等級的結構是什么呢？

根據IEC標準，I級SPD測試采用I類波形，其波形為10/350μs；2級SPD測試采用II類波形，即8/20μs。因10/350μs波形和8/20us波形的特性，直接決定了SPD在生產過程中所采用的材料和結構的不同。

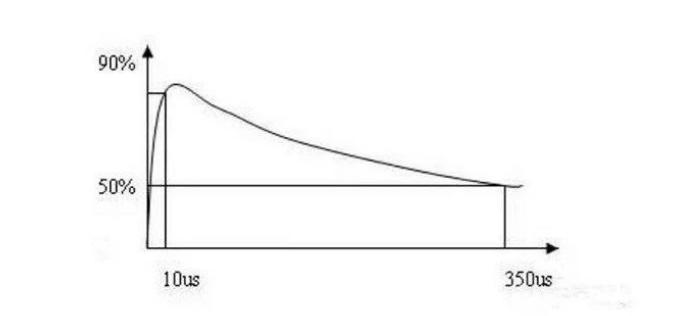

圖1：10/350μs波形

從圖1中可以看出10/350μs波形衰減的時間長，其對SPD的影響除了電流大之外，主要的是產出的熱量會對SPD產生極大的損害，普通的壓敏電阻雖然能夠承受電流的應力沖擊，但是，長時間的工作產生的熱量會急劇加速壓敏電阻的劣化，嚴重影響SPD的使用壽命。所以，大多數的T1級SPD都是以放電管或間隙或兩者組合壓敏電阻的形式作為內部泄放電流元件。

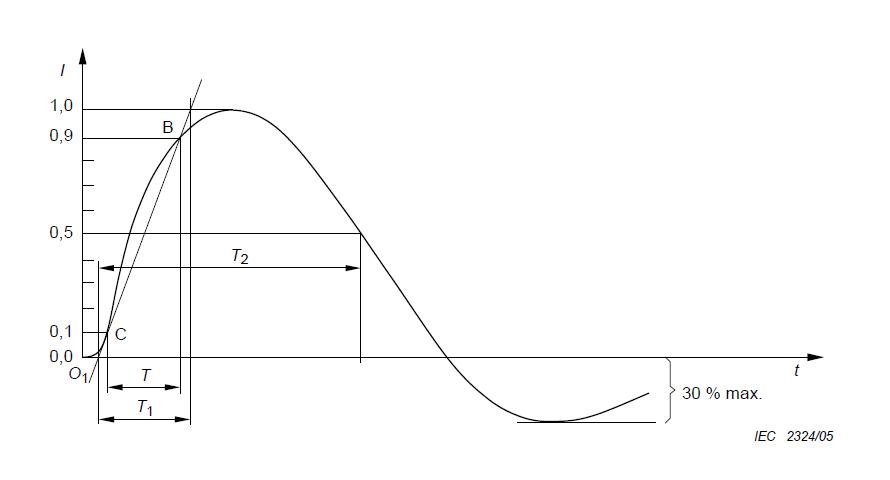

圖2：8/20μs波形

從圖2 中可看出8/20μs波形從波形產生到消亡經歷的時間都很短，其對SPD的損害主要集中在電流應力沖擊，其對SPD劣化速度的影響很小，所以，二級及后續級別浪涌保護器均以壓敏電阻作為內部泄流元件。

根據SPD浪涌保護器不同等級的結構，每個等級的SPD可用于不同場景。易造科技10余年專注SPD生產，嚴格執行IEC、GB標準要求，一級，二級，三級的SPD都有，滿足各種電網系統低壓設備的電涌保護器需求，歡迎咨詢。
