二、運行方式與防雷保護有關的幾個生要因素

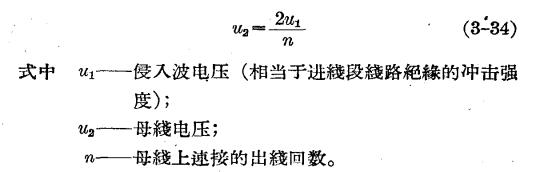

1.系統電氣結線發電機是否采取直配方式的確定，應該根據保護結線的可靠性、發電機在系統中的重要性、絕緣的缺陷情況以及升壓和直配負荷的比重來考慮。對高效率的主力機以及絕緣有缺陷的發電機，一般應盡可能避免直配；對于升壓負荷比重較大的發電廠，可將少數不重要的機組專供直配負荷。如果直配饋線中有幾路是全長電纜線路，那么應該根據機組及負荷情況，將母線適當?shù)胤至谢蚍侄芜\行。變電所的結線方式，應該特別注意出線回數以及閥型避雷器至被保護設備間的電氣距離。當侵入波陡度和幅值一定時，出線回數與變電所母線上電壓波陡度及幅值的關系，其公式如下（假定母線上無避雷器）

從上式可以看出，出線回數的增加對防雷有很大的好處。如果220kv線路絕緣的沖擊水平為1100kv，220kv變壓器的全波沖擊強度為760kv，則當220kv變電所具有三路以上出線時，甚至不需要安裝閥型避雷器作為進行波保護，在這種情況下，避雷器僅起后備保護作用。電纜線路的波阻抗一般還不到架空線的1/10，因此如果母線上接有一條長電纜線路時，可以大大地降低母線上電壓波的陡度及幅值。利用這種運行方式，可以顯著提高保護的可靠性或者增大被保護設備與避雷器的最大允許電氣距離。

由于雷季中變電所的運行方式可能變化，應該在各種可能的結線方式下校驗變電所避雷器與各種設備間的電氣距離，并研究現有防雷裝置有效的運行方式范圍從而規定哪些方式應該避免。在驗算電氣距離時，應特別注意到遠端設備如線路閘刀、線路壓變、結合電容器及變壓器等，并取三相距離中的最大值。必須指出，新建變電所的防雷保護設計往往考慮最終結線情況，因而大多不能滿足初期運行要求，需要在保護方面加以考慮。

三圈或雙圈變壓器當?shù)蛪壕€圈開路運行時，由于靜電感應對低壓線圈可能有危害（詳見4—2節），因此當?shù)蛪夯蛑袎簜?cè)未采取保護措施時，應限制這種運行方式。線路的運行方式應該考慮線路是否可能在變電所或桿架開關處開路運行，必要時應采取保護措施。線路采用自動重合裝置或按雙回路及環路方式運行時，可以提高供電可靠性，應該盡可能采用。（未完待續）

-End-
